Byggekologi (internationellt även kallat green building) utgörs av den omfattande läran om växelverkan mellan människan, hennes bebyggda miljö och ekosystemet. Men även hållbart, energieffektivt och giftfritt byggande utifrån anpassad kunskap och teknik. Detta med syftet att efterlämna en hållbar och bärkraftig miljö till nästkommande generationer.
Uppbyggnaden av Ecotopia på gården med sina sju hektar på Österlens backlandskap har skett utifrån ett helhetsperspektiv och permakulturprinciperna. Ecotopia består idag av byggnader i olika kombinationer av ekologiska byggmaterial som halm, lersten och -puts, kaolinlera, fårull, hampa, lin, sten, fur och lärkspån, cellulosa, linolje-, äggtempera- och kalkkasseinmålning et cetera. Detta med tillhörande konstruktioner, energiberäkningar, kretsloppsavlopp, kombinerat värmesystem med solpaneler och -celler, recyclade material från lokalsamhället m.m.
På Ecotopia sammanlänkas gammal och ny kunskap. Jordbruksfastigheten är en Skånelänga från 1820 byggd av torkad lersten, som förlängdes med en ekonomibyggnad 2010. Sedan upprättades mötesplatsen och framtidsverkstaden. Under 2013 slutfördes uppbyggnaden av sammanlagt fem ekostugor varav en är tillgänglighetsanpassad. Den sista byggnaden är ett halmbalshus i plusenergistandard som slutbesiktigades i december 2016. Många olika workshops har hållits där deltagarna var delaktiga.
Halmbalshus på Ecotopia
Den sista byggnaden, ett enfamiljshus – halmbalshusbygge har planerats i egen regi. Planeringens grundsten lades under kursen Bärkraftigt byggande och boende på Högskolan i Dalarna. Bygglovsritningarna har utförts av ekoarkitekt Martin Zeiko från Österrike. Byggnaden slutbesiktigades den 1 december 2016. Här följer byggnadsbeskrivning och bilder.
Hoppas att detta ger dig inspiration och lycka till med planeringen av ditt eget klimatsmarta ekobygg(dröm)projekt!
Ort: 273 92 Skåne-Tranås
Byggherre: Karin Malmgren
Byggnadsbeskrivning
Vilken typ av byggnad handlar det om? Enfamiljshus
Var bygger/har ni byggt huset? på Ecotopia Österlen
När planeras huset vara färdigt/när färdigställdes det? Huset slutbesiktigades 2016-12-01
Vem är byggherre/byggherrar? Karin Malmgren/Ecotopia
Vem har ritat ritningarna till bygglovsansökan? Arkitekt Martin Zeiko (kontaktadress se byggnadsbeskrivning nedan)
Hur många personer har varit/är delaktiga i att bygga huset? Byggfirma Ryszard Krzyzaniak (kontaktadress se byggnadsbeskrivning nedan)
Vilket är byggnadssättet? Regelstomme som framställts på byggarbetsplatsen isolerad med certifierade halmbalar
Vilken boyta har byggnaden? 103 m2

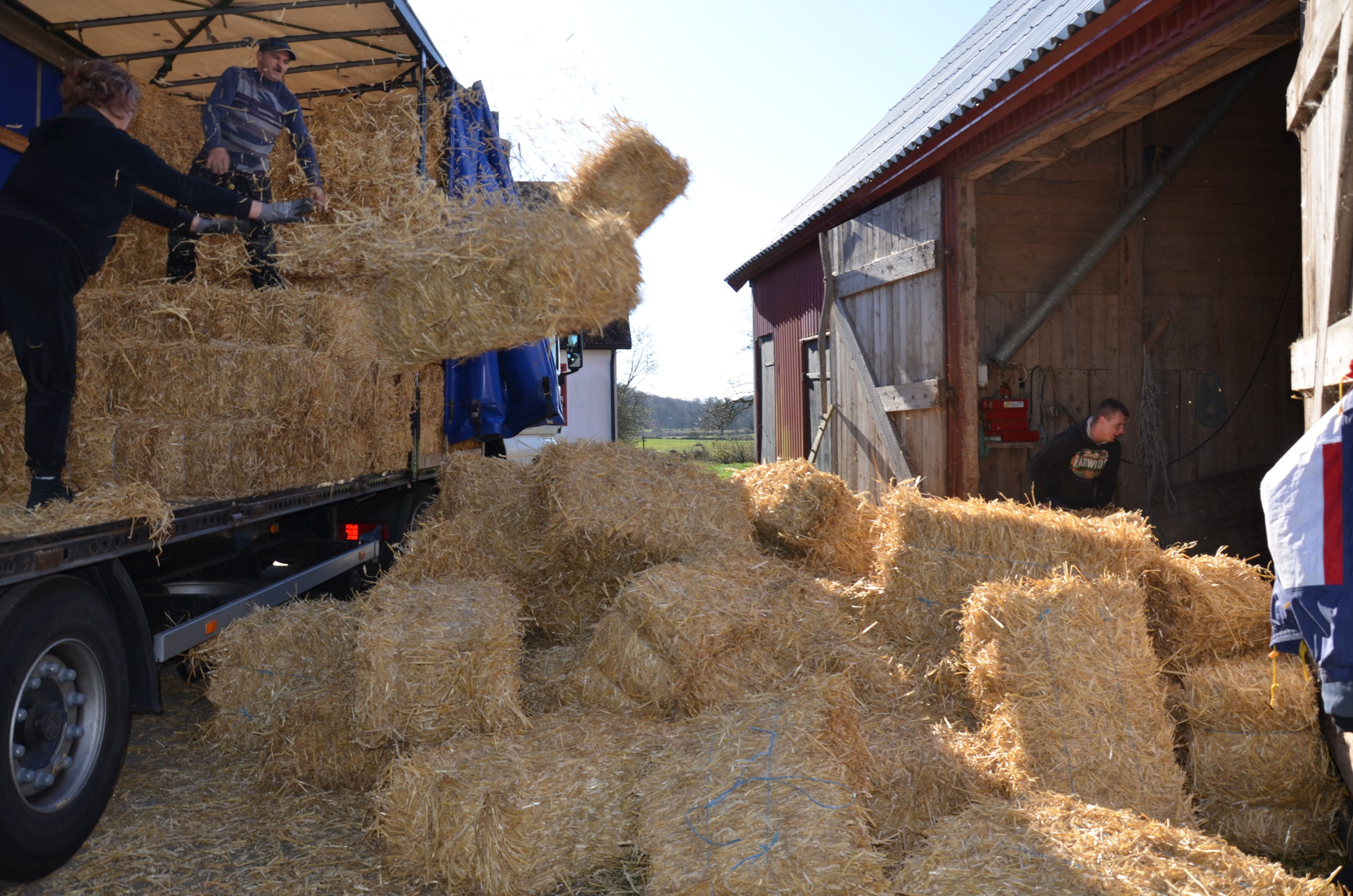

Vad talat för att man använder halm som byggmaterial? Halm utgör en miljövänlig råvara från lantbruket och är en löpande biprodukt vid framställningen av säd. För att på rätt sätt framställa detta högvärdiga byggmaterial med särskilt bra byggnadsfysikaliska och – ekologiska egenskaper krävs mycket lite energi.
Har en särskild teknik använts för halmhusbygget? Regelstomme med In-fill-metod. Taket isolerades med halmbalar mellan takbjälkarna.
Vilket u-värde har väggarna och taket? Med 36 cm tjocka halmbalar i vägg och tak uppnås ett u-värde på 0,13 W/m2K.
Vilket värmesystem har huset? Huset värms upp med sol och fast bränsle. Solfångaranläggningen har placerats fristående söder om huset. En vattenmantlad köksvedspis kan förutom solen värma upp vattnet som lagras i en ackumulatortank och kan användas för golvvärme. I vinterträdgården har en vedkamin installerats som utan el kan värma upp hela huset. Köksspisen är en gasolspis som även den är oberoende av el. Från teknikrummet i mötesplatsen/utbildningslokalen har en närvärmeledning anslutits för ev. framtida behov av en komfortabel värmeanslutning.
Vilket avloppssystem har huset? Precis som i mötesplatsen har en urin separerande toalett installerats. Urin hygieniseras och fekalier komposteras minst 6 månader. Därefter förs urinen blandat med vatten samt komposten med sina närsalter ut på vallodlingen som gödsel. BD(T)-vattnet renas i en markanläggning och leds sedan vidare tillsammans med regnvatten i ett dike till en lersedimenterad poleringsdamm.
Vilka kostnader beräknas för denna byggnad kr/m2? ca. 22.000 inkl solfångare, teknik, köksvedspis, kök, bad dvs. även all fast inredning samt bygglovshandlingar/kontrollansvarig/avgifter etc.
Vidare informationer om byggnaden
Byggnadsbeskrivning/Arkitekt Martin Zeiko:
Tema/Arbetsuppgift: Arbetsuppgiften avsåg att uppföra bygglovshandlingar och handleda uppbyggnaden av ett ekologiskt enfamiljshus i halmbalsteknik. För uppdragsgivaren är resurssnålt, klimatsmart och sunt byggande mycket viktiga teman. Men även energieffektivitet, hantverksskickligt utförande, ekobygge … vars utförande naturligtvis måste hålla sig inom ramen för gällande svenska byggnormer.
Läge: Byggplatsen befinner sig öster om infarten till Ecotopia Österlen. På denna plats stod tidigare en byggnad. Skyddat av höga gamla träd mot norr öppnar sig byggnaden öster- och söderut och erbjuder härliga vyer över det omgivande naturlandskapet.

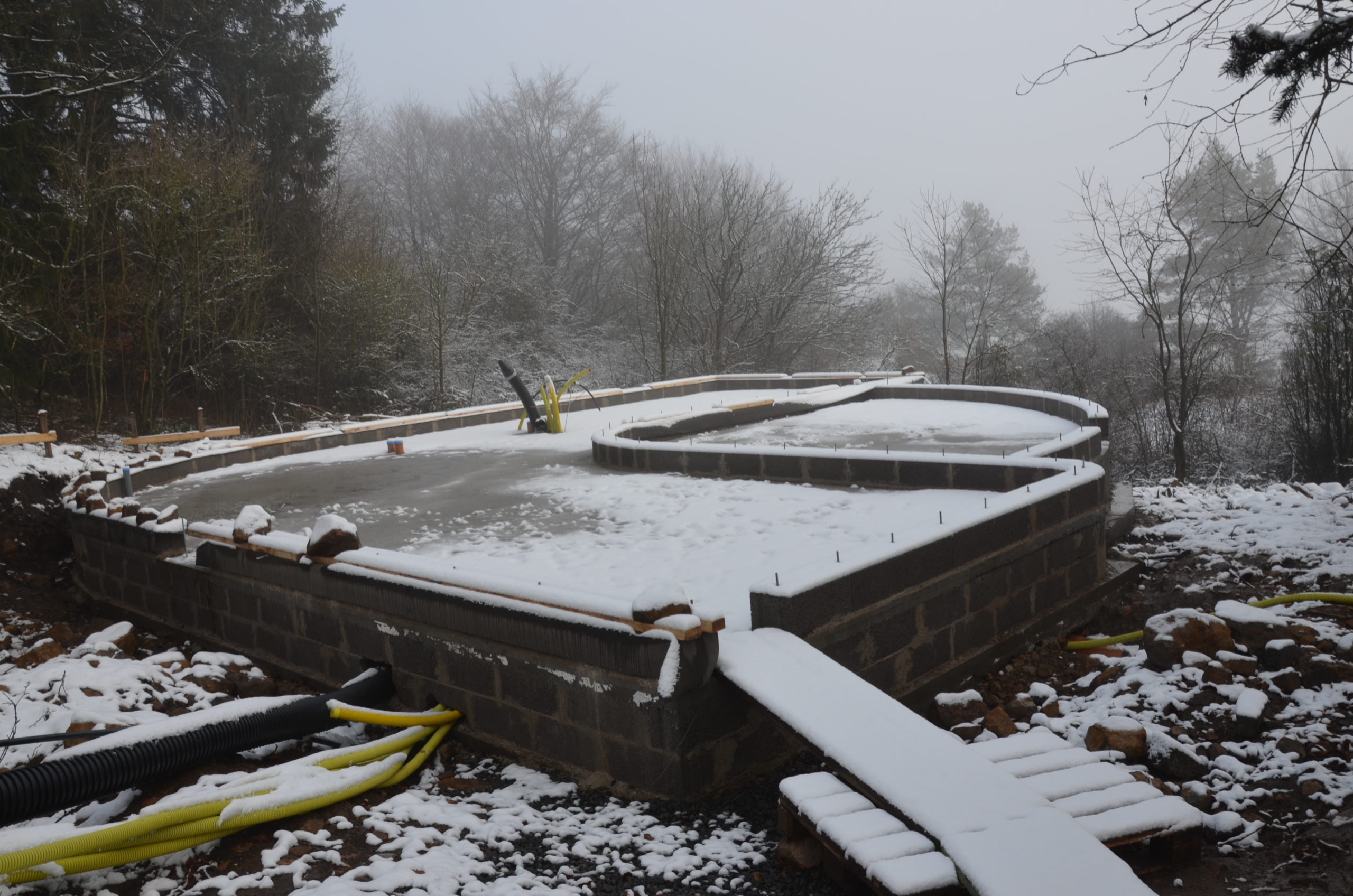

Byggteknik/konstruktion: De utgrävda gamla fundamentstenarna och berggrunden användes som underbyggnad för det nya fundamentet. Grunden är isolerad med skumglas. Golvvärme har installerats och golven består av brända lerplattor, klinker och trä.

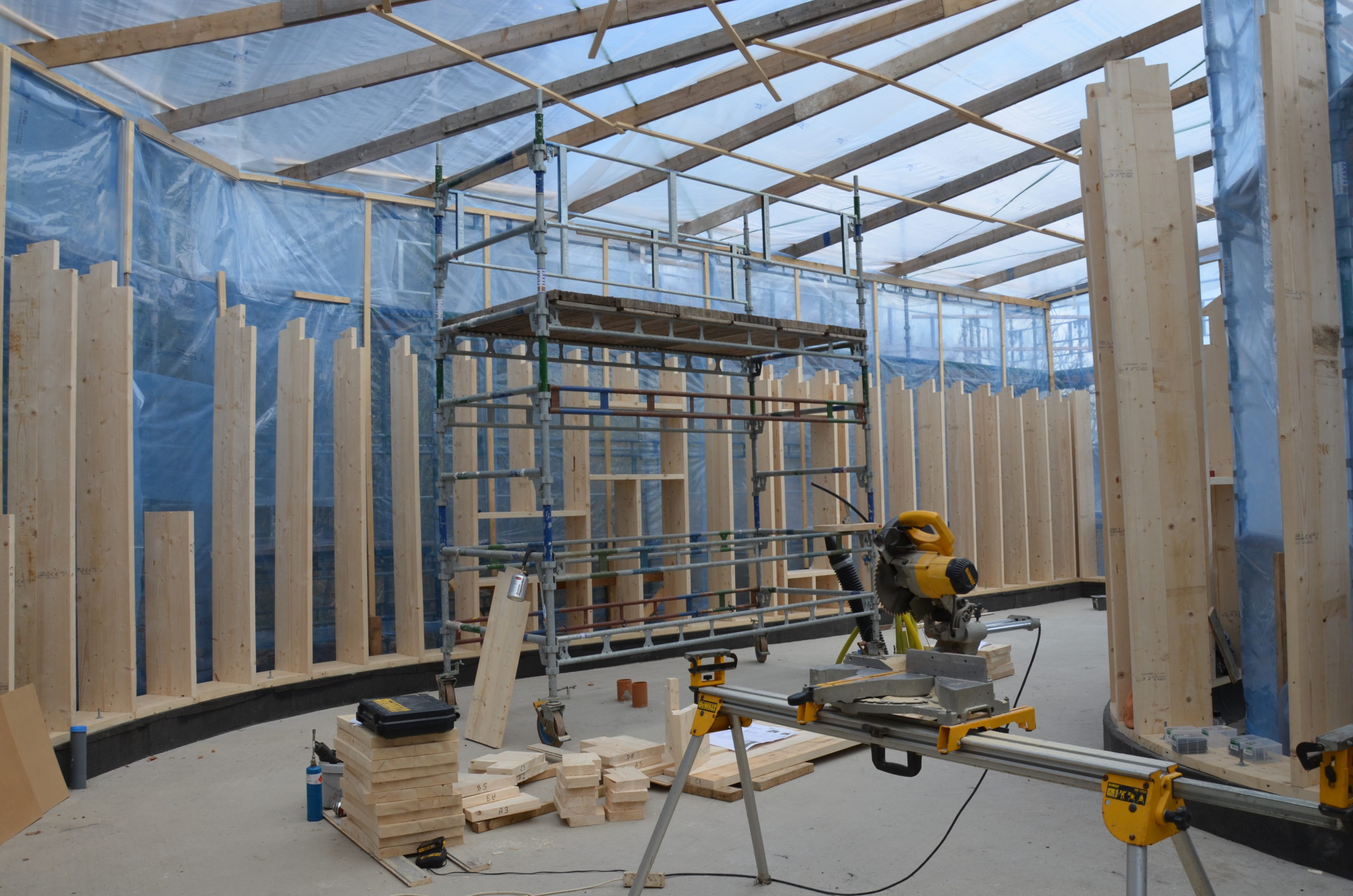

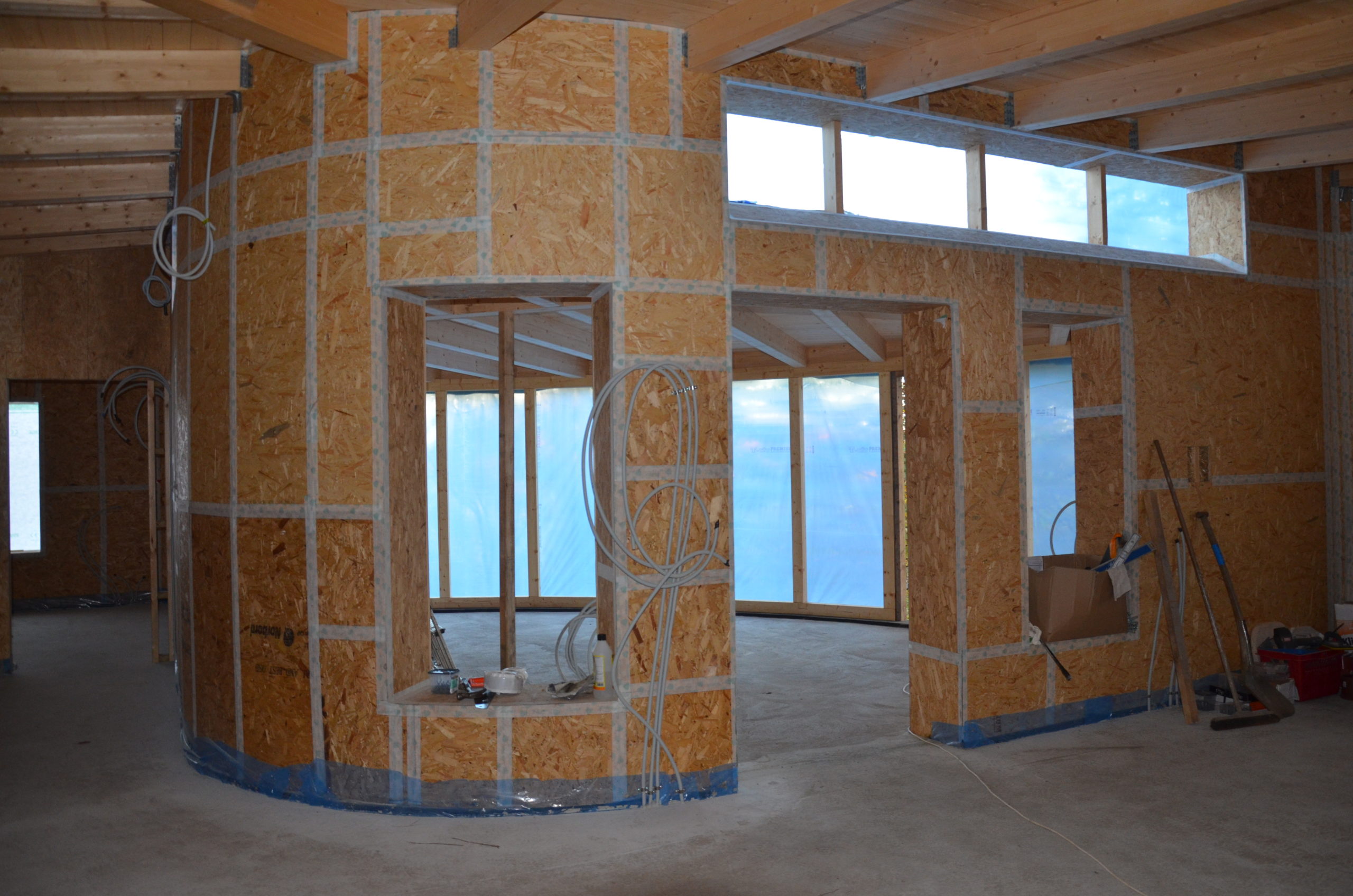

Byggnadstekniken består av en träregelkonstruktion med halmbalsisolering. Alla vertikala laster bärs upp av träreglarna. Det höga kravet på värmeisolering uppfylls genom certifierade halmbalar. Av statiska och byggfysikaliska skäl monterades träfiberplattor på väggarnas insida. Därefter vassmattor som putsarmering för lerputsen. Innerväggarna har lerputsats för hand i tre tunna lager vars finish utgörs av kaolinlera. Denna tjocka lerputs bidrar till ett angenämt och sunt rumsklimat. Ytterväggen består av träpanel och miljövänlig vindpapp. Träfasaden som monterats i anslutning till en luftspalt skyddar mot väder och vind och ger byggnaden en miljöanpassad yttre profil. Fönster och ytterdörrar består av lärkträ och uppfyller de höga kraven på passivhusstandard. Pulpettaket har avslutats med synliga balkar i innertaket. Byggnadens taklast bärs upp av stående träreglar innanför det värmeisolerande skiktet. Även här har pressade halmbalar använts som isolering. Ovanför ventilationsnivån befinner sig den vattenavledande taktätskiktet. Taket i vinterträdgården har isolerats med hampa.

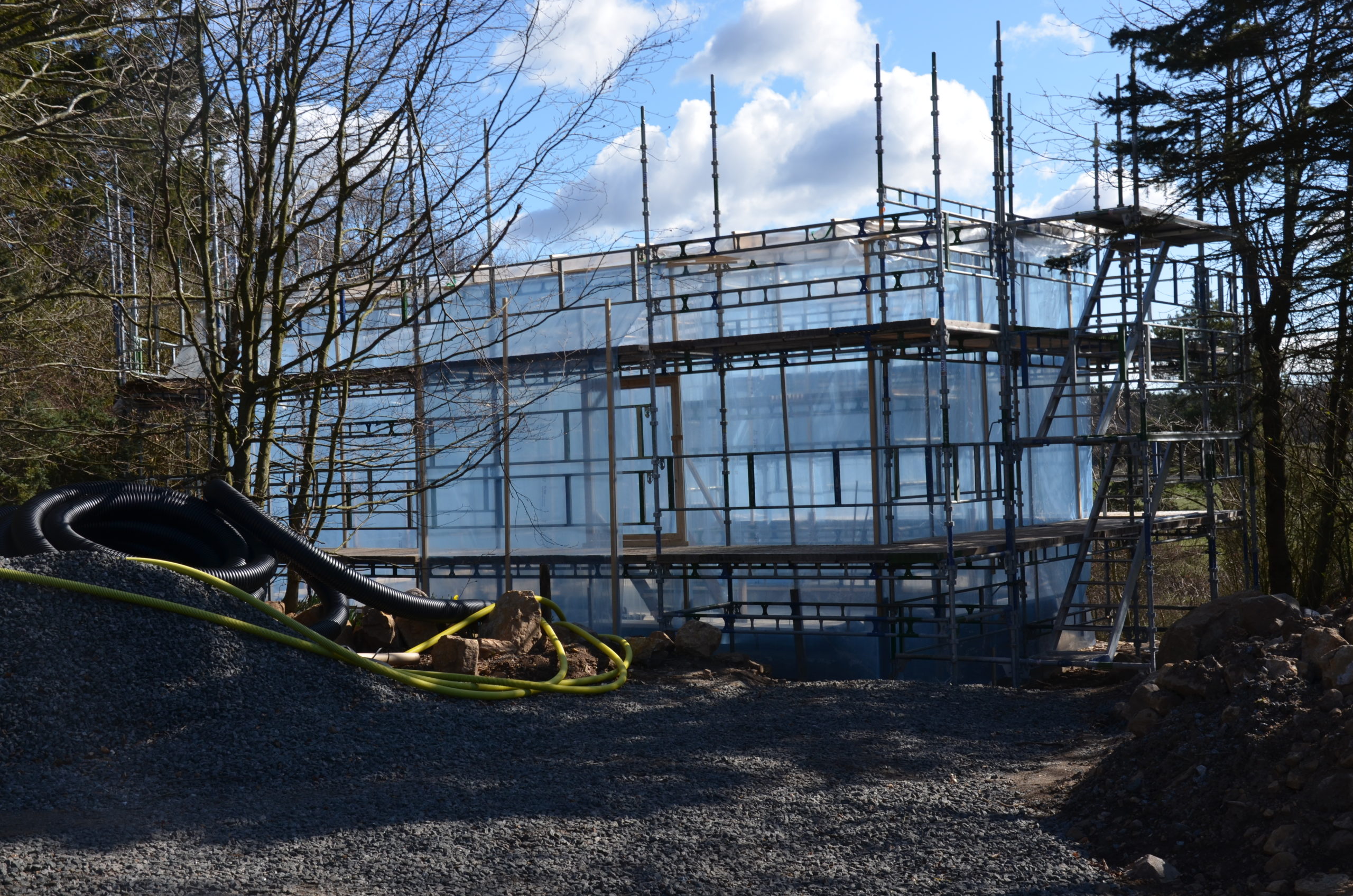

Planeringen av byggnaden och dess organisation gestaltades så att nästan alla arbeten dvs. hela byggnaden har kunnat utföras av en man. Dessutom sattes ett väderskydd upp både för att skydda byggmaterialen mot väder och vind men även för att säkerställa en torr, varm och ren byggarbetsplats för byggarbetaren.
Husteknik

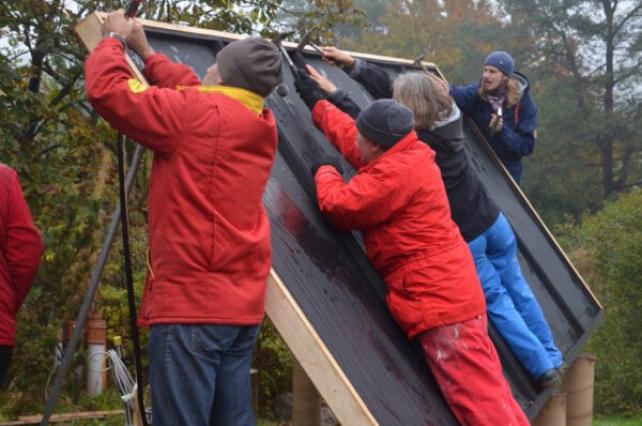

Värme: Huset värms upp med sol och fast bränsle. Solfångaranläggningen har placerats fristående söder om huset. I demonstrationssyfte har en vattenmantlad köksvedspis installerats för att förutom solen värma upp vattnet som lagras i en ackumulatortank och kan användas som golvvärme. I vinterträdgården har en vedkamin installerats som utan el kan värma upp hela huset. Köksspisen är en gasolspis som även den är oberoende av el. Från teknikrummet i mötesplatsen/utbildningslokalen har en närvärmeledning anslutits för ev. framtida behov av en komfortabel värmeanslutning.
Dricksvatten: Gårdens eget vattenverk
Varmvatten: En stor andel av vattnet värms upp av den mot söder fristående solfångaren. Dessutom kan köksvedspisen värma upp vatten som sedan lagras i ackumulatortanken.
Avlopp: Precis som i mötesplatsen har en urin separerande toalett installerats. Urinen hygieniseras och fekalier komposteras minst 6 månader. Därefter förs urinen blandat med vatten samt komposten med sina närsalter ut på vallodlingen som gödsel. BD(T)-vattnet renas i en markanläggning och leds sedan vidare tillsammans med regnvatten i ett dike till en lersedimenterad poleringsdamm.
Ventilation: En energieffektiv komfortventilation har anslutits för att kontinuerligt förse huset med frisk luft. Med sin höga värmeåtervinningsgrad bidrar den till att minimera värmebehovet samtidigt som den löpande förser huset med angenäm frisk luft.
I förbindelse med planerad solcellsanläggning får huset plusenergistandard vilket innebär att huset producerar mer energi än det förbrukar.
Byggtid: 2014-10-01 till 2016-12-01 (slutbesiktning)
Kontaktuppgifter
Arkitektur und Ökobau
Martin Zeiko, arkitekt och byggmästare
Oberbreitsach 38,
A – 4906 Eberschwang, Österrike
E-post: martin.zeiko@gmx.at
Svensk byggfirma
Ryszard Krzysztof Krzyżaniak
Org. nr. 701101-1736
Lantmannavägen 63
273 95 Onslunda
E-post: krzyzaniakr@wp.pl
Dokumentation
Delad entreprenad
En av våra målsättningar var ”att ställa sig själv i centrum av byggprocessen och styra upp densamma”. Därför valde vi delad entreprenad framför general- och totalentreprenad. Som byggherrar och självbyggare har vi varit upphandlare, administratörer, platschefer, byggarbetare, städpersonal…. och kreatörer som ritade byggnader.
Under planerings- och uppbyggnadsperioden av Ecotopia (2007-2016) har vi orienterat oss kring skånskt, svenskt, österrikiskt och litauiskt ekobygge.
Våra huvudsakliga inspirations- och kunskapskällor:
- Energimässan (Energiesparmesse) i Wels, Österrike (2007-2011)
- Kursen Bärkraftigt byggande och boende vid Högskolan i Dalarna (2008-2009)
- Varis Bokalders o Maria Blocks bok (Byggekologi/Förlag Svensk Byggtjänst AB)
- Permaculture Design Course i
- Riegersburg, Österrike (2008)
- Studentprojekt som delvis hölls på gården med fakulteten Arkitektur vid Universitetet i Linz, Österrike under ledning av prefekt Roland Gnaiger (2008-2009)
- Permakulturdesignprojekt på gården med internationella permakultudesignern Barbara Brodegger, Österrike (2009)
- Samverkan med Feng Shui rådgivaren Marianne Winkler i Salzburg, Österrike (2009 – )
- Samskapande med Clinton Pereira, bahcelor i mikroarkitektur (2010-2013)
- Rådgivning och utbildning i Geomanti genom professor Eike Georg Hensch i Nienburg, Tyskland (2009-2010)
- Samverkan energiprestanda med energirådgivaren Wolfgang Holzmann i Weibern, Österrike (2009-2016)
- Lerbyggekurs i Järbo (2010)
- Studieresa till Litauen (2011)
- Samverkan med Lerbyggeföreningen i Litauen (2011)
- Samverkan med Herbert Gruber, ordförande i föreningen för byggekologi och halmbalshusbygge i Österrike (2012 – )
- Samverkan avloppslösningar med Froste Persson, Simrishamn (2012-2017)
- Samverkan lerhusbygge med Julio Perez från Gaia Arkitektur i Oslo, Norge (2013, 2023)
- Samverkan solenergi med Solarier, Österrike (2013)
- Samverkan halmbalshusbygge med ekoarkitekt Martin Zeiko, Österrike (2014-2016)
Mer om byggekologins pelare
Miljöanpassning
“Vi håller på att förstöra vår vackra planet Jorden, förutsättningen för våra liv. Allt fler inser vikten av att hejda miljöförstörningen och skapa en hållbar samhällsutveckling. Det är bråttom, vi måste ändra vårt sätt att leva nu. Många forskare och opartiska bedömare menar att vi nu har ett litet antal årtionden på oss att skapa en hållbar utveckling, med allt vad det innebär.” –skriver Varis Bokalders och Maria Block
Miljöanpassning utgör en av byggekologins pelare: ”Att anpassa till platsen innebär att platsen måste studeras med avseende på naturen, klimatet, samhällsstrukturen samt mänskliga aktiviteter. Man utgår ifrån platsens förutsättningar i sin placering för att skapa harmoni med naturen och för människorna. Befintlig bebyggelse tas till vara och miljöanpassas” skriver Varis Bokalders och Maria Block. Under research- och planeringsfasen studerade vi naturen och dess resurser, klimatet, lokalsamhället och Österlens backlandskap. Vi undersökte och gjorde en kartläggning av gårdens historia, vattentäkter, topografi, jordarter, vegetation, fauna, vindar, solstånd, miljöhot, avlopp och värmeanläggning. Detta i syfte att ta tillvara befintliga byggnader och anpassa dem liksom vår vision med sina nybyggnationer till platsen och miljön. Exempelvis har alla byggnader placerats på ej odlingsbar mark dvs stenig och delvis sur morän. Framtidsverkstaden har placerats mellan befintliga träd; en fläder, en gran och fyra bokar. Även val av byggmaterial och konstruktioner, form- och färg etc. har anpassats till platsen. Klimatdata ligger till grund för energiberäkningar som i sin tur styr val och mängd av material, val av konstruktioner och fönster etc. Klimatdata ligger även till grund för beräkningar av det kombinerade värmesystemet och placeringen av solfångare och -celler.
Kretsloppsanpassning
Att sluta kretslopp utgör en av byggekologins pelare
”Att sluta kretslopp åstadkoms genom att både uppvärmning och elproduktion sker med förnybar energi. Avloppssystemet utförs så att näringsämnen kan återvinnas. För att organiskt material från avfall och avlopp ska kunna återföras till odlingsmarken måste grönska och odling integreras med bebyggelsen.”
Detta skriver Varis Bokalders och Maria Block. Uppvärmningen av vattnet i det vattenburna systemet sker genom ett kombinerat värmesystem som består av en kombipanna med solfångare och ackumulatortankar. Solcellerna producerar sol-el. Klimatdata ligger till grund för beräkningar av det kombinerade värmesystemet och placeringen av solfångare och -celler. Organiskt material från avfall komposteras liksom fekalier och urin och återförs till odlingsmarken så att näringsämnen kan återvinnas. Resterande gråvatten från avloppssystemet renas i en markanläggning och leds därefter till dammen där vattenväxter tar över reningsprocessen.
Bygga sunda hus
Att bygga sunda hus utgör en av byggekologins pelare
”Att bygga sunda hus genom att välja material utifrån miljö- och hälsosynpunkt. Installationerna skall ge ett sunt och komfortabelt inneklimat. Tekniskt utförande skall undvika problem med fukt, radon och buller samt underlätta städning och underhåll. Miljömålen styr genom hela planerings- och byggprocessen” skriver Varis Bokalders o Maria Block.

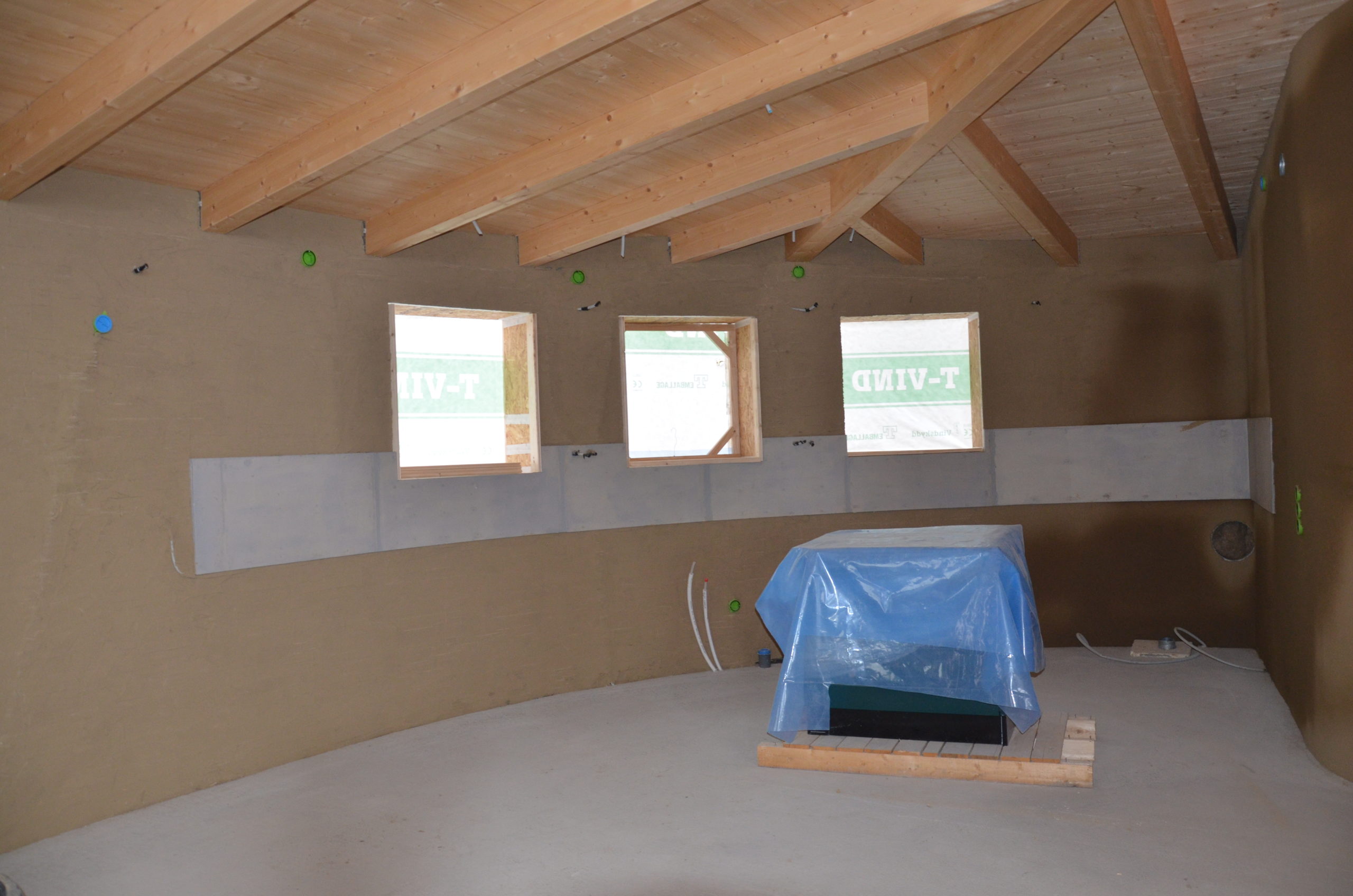

Som byggmaterial har vi valt lera, skiffer, lärkspån, sten, halm, trä och keramik. Som isoleringsmaterial hampa, lin, fårull, träull, skumglas och cellulosa. Mötesplatsens installationer har placerats i lerskikt. Genom olika tekniska utföranden som isolering med miljövänlig ångspärr, vind- och takpapp, linolje- och äggtemperamålning, tilläggsrutor, bullervall und radonsanering har vi hittat hållbara lösningar. Ecotopia Österlen erbjuder även ekostugor utan el för elkänsliga personer. Lokalerna är lätta att städa och underhålla och miljömålen utifrån värderingskriterier för miljöklassning styrt planerings- och byggprocessen.
Hushålla med resurser
Att hushålla med resurser utgör en av byggekologins pelare
”Att hushålla med resurser uppnås genom att byggnaderna görs resurseffektiva, värmebehov och elanvändning minimeras och vattensnål teknik används. Avfallsmängderna reduceras, man sorterar sopor och ser till att avfallet komposteras, återanvänds eller återbrukas.” skriver Varis Bokalders o Maria Block.
För att resurseffektivisera den gamla jordbruksfastigheten har vinden isolerats med cellulosa och nytt tak lagts. Vad gäller nybyggnationen föreligger noggranna energiberäkningar. Dessa ligger till grund för resurseffektiviserande lösningar och att värmebehovet minimeras genom val av material och mängd, val av fönster liksom isolering i dörrar, fundament och tak etc. Förutom energideklarationen utgör täthetstest och termografering viktiga instrument för resurseffektiviseringen. Uppvärmningen av mötesplatsen sker även genom en vedeldad bakugn när vi bakar. El-användningen reduceras genom ljusinsläpp från fönster, utformandet av fönsternischer, val av lampor, tidsstyrd belysning, jordkällare och skafferi istället för kylskåp och frys, energiklassad kyl och frys etc. På Ecotopia Österlen sorteras sopor, komposteras organiskt material och används recyclingmaterial liksom gårdens många småskaliga och färre stora naturresurser. Gårdens största resurs är tjärnligt vatten. Men vattensnål teknik har ända prioritet och sökandet efter hållbara lösningar för regnvattenuppsamlingen eftersom överskottet på vatten är ett faktum.
Materialvalet har styrts av utvärderingarna ”rekommenderas” och ”accepteras” i Varis Bokalders och Maria Blocks bok Byggekologi/förlag Svensk Byggtjänst AB
